フレキシブルチューブCONCEPT


チューブ一覧表
スパイラルチューブ   アニュラーチューブ   ワンピッチチューブ   ソフトチューブ
2PLYアニュラチューブ   ネジ込み型   フランジ型                     このページの先頭へ

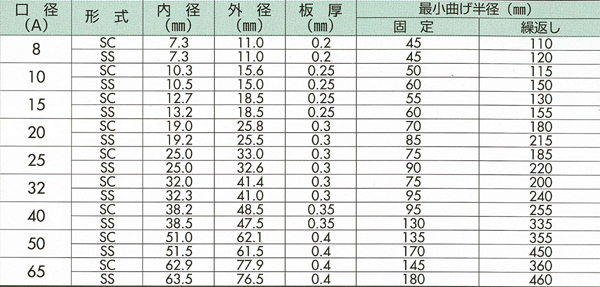

スパイラルチューブ

構造
U字型でスパイラル状になった汎用チューブ
注1.形式
SC:クローズドピッチ
SS:スタンダードピッチ
注2.標準材質
SUS304,SUS316L

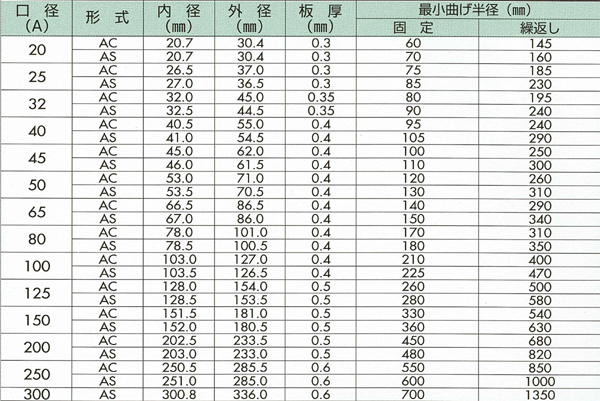

スパイラルチューブ

構造
Ω型波形で繰返し耐久性に優れているチューブ
注1.形式
AC:クローズドピッチ
AS:スタンダードピッチ
注2.標準材質
SUS304,SUS316L


ワンピッチチューブ

構造
U字型波形で単山形状になった汎用チューブ
注1.形式
OAC:クローズドピッチ
OAS:スタンダードピッチ
注2.標準材質
SUS304,SUS316L

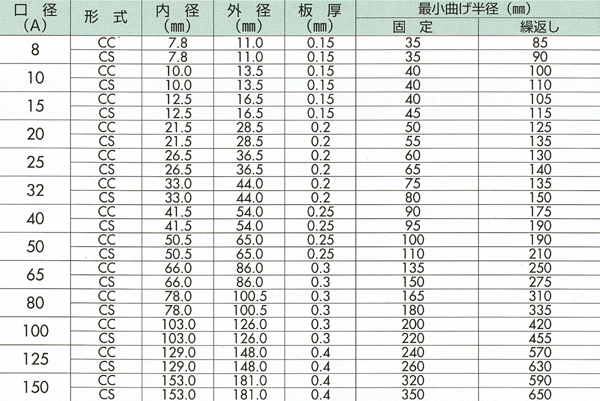

ソフトチューブ

構造
U字型波形で柔軟性があり低反力型のチューブ
注1.形式
CC:クローズドピッチ
CC:スタンダードピッチ
注2.標準材質
SUS304,SUS316L

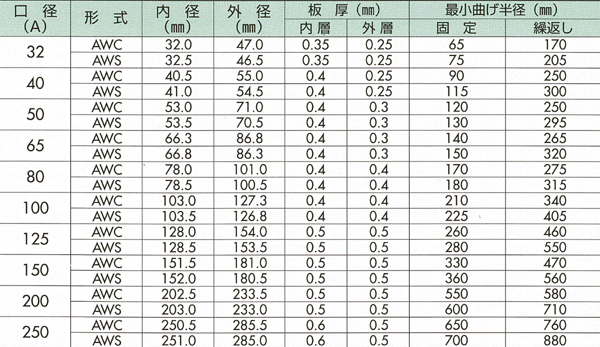

2PLYアニュラーチューブ

構造
Ω型波形で柔軟性があり耐圧性に優れ、2重構造により安全性を向上したチューブ
注1.形式
AWC:クローズドピッチ
AWS:スタンダードピッチ
注2.標準材質
SUS304,SUS316L


ネジ込み型

型式
型式
番号
略号
構造
口径(A)
金具材質
備考
TAF-1000
FCU
8〜100
FCMB
ステンレス銅
ユニオンに中入れ
カラージ溶接
(中圧汎用型)
TAF-2000
SSU
SUSU
※ZUU
8〜65
炭素鋼
ステンレス鋼
BC6
※絶縁ユニオン

ユニオンにチューブを突合せ溶接
(中高圧汎用型)

TAF-2100
KKU
15〜50
FCMB
コア内臓

水道用/
赤水対策防蝕用

TAF-3000
FCM
SSM
SUSM BCM
6〜150
FCMB
炭素鋼
ステンレス鋼
黄銅
PTオスネジ
TAF-3500
SSF
SUSF
BCF
6〜50

炭素銅
ステンレス銅
黄銅

PFメスネジ
PTメスネジ
TAF-4000
SSSNM
SUSSNM
BSSNM
6〜65
炭素銅
ステンレス銅
黄銅

メタルシール

メスネジタイプ可

TAF-4500
SSSNM
SSSNF
ゴム金具
6〜65
炭素銅

ゴムホース金具
逆シート可
メスネジタイプ可

TAF-5000
SSMTNW
SUSMTNW
10〜25
炭素銅
ステンレス銅
黄銅

溶接無
メタルシール
メスネジタイプ可

TAF-01
16T
19T
25T
15〜25
黄銅
ステンレス銅
水栓用フレキ
SUS316L可
日協認定品可
TAF-02
14H
19H
25H
15〜25
黄銅
ステンレス銅

水栓用、ファンコイル用
SUS316L可

TAF-119
TSP-1
15×25
青銅鋳物
炭素鋼

スプリンクラー
巻出用

TAF-03
UO2
15〜50
青銅鋳物
上水用メーター廻り
埋設用
カバー付


フランジ型

型式 型式
番号
略号 構造 口径(A) 金具材質 備考
TAF-100
KR-1-2
(1=ルーズ)
(2=固定)
15〜100

炭素鋼

ステンレス鋼

汎用型
チューブをラップに差込溶接
片ルーズ
FL=5K,10K,20K

TAF-200
KR-11 15〜100

フランジ炭素鋼
ラップジョイント

SUS304
SUS316L

汎用型
建設省仕様
接液部SUS
両ルーズ
FL=5K,10K,20K

TAF-300
R-1-2
(1=ルーズ)
(2=固定)
15〜300

炭素鋼

ステンレス鋼







チューブをラップジョイントに突合せ溶接










大口径
中高圧用
TAF-400
RR-1-2
(1=ルーズ)
(2=固定)
40〜500
TAF-500 RBR-1-2
(1=ルーズ)
(2=固定)
40〜500
TAF-600
NW
20〜250 振動吸収型チューブオメガ(アニュラー型状) 建設省仕様
