製品特徴
FEATURES

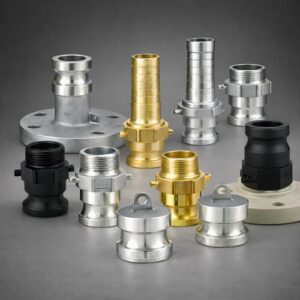

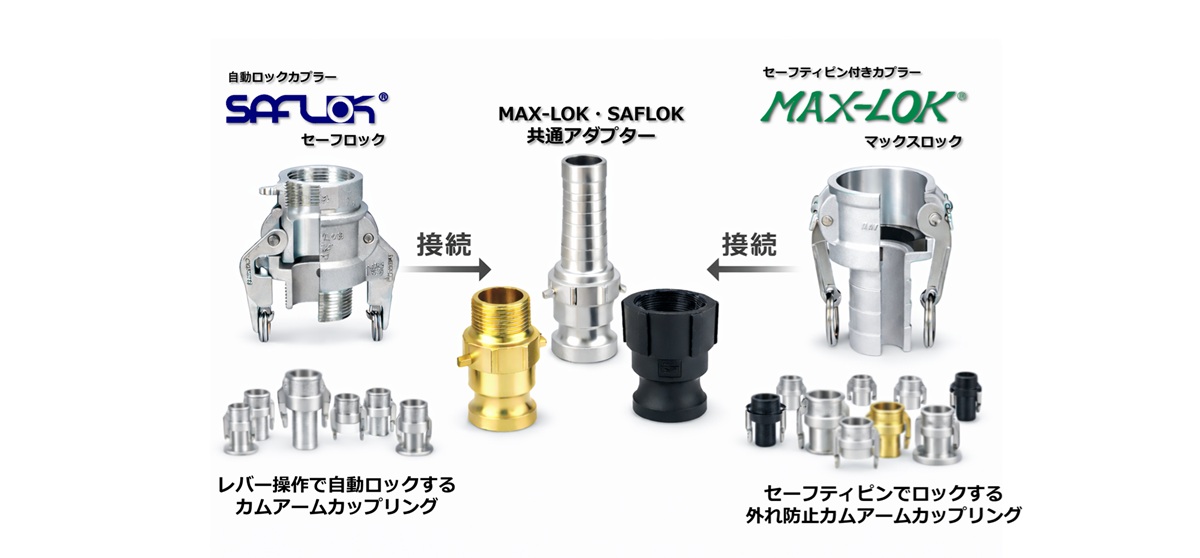

MAX-LOK・SAFLOK 共通アダプター
MAX-LOK・SAFLOK 共通アダプター
共通アダプターの特徴
■幅広い材質に対応
ステンレス・アルミ・真鍮・ポリプロピレンなど用途に応じて選択可能
■豊富なサイズ展開
1/2”（15A）〜8”（200A）まで対応し、様々な用途に使用可能
■高い互換性
MAX-LOKおよびSAFLOKカプラーと組み合わせ可能
基本概要
共通アダプターは、ステンレス、
アルミニウム、真鍮、ポリプロピレン製をご用意しています。
MAX-LOKカプラーおよびSAFLOKカプラーと組み合わせて使用でき、
各種配管ラインに対応する汎用性の高いアダプターです。
材質
●アルミニウム合金（AL) AC4C-T6重力鋳造、6061-T6鍛造
●ブラス（BRS） HPB57-3鍛造（C3604相当）
●ステンレススチール（SUS) CF8Mロストワックス（SCS14A相当）
●ポリプロピレン（PP) 射出成型 グラスファイバー入り
規格・サイズ
●規格：A-A 59326（MIL-C-27487）
米国軍用規格「A-A 59326（旧MIL-C-27487）」に準拠したカムアームカップリングです。
規格準拠品同士であれば、基本的に相互接続が可能です
※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません）
●サイズ：1/2”（15A）～8”（200A)
1/2″〜8″まで幅広いサイズに対応しており、
各種カプラーと組み合わせて多様な用途に使用可能です。
※材質ごとに対応可能なサイズが異なるため、詳細は各製品ページをご確認ください。
用途
液体・粉体をはじめとした各種流体の配管ラインにおいて、
カプラーとの接続部として使用される汎用アダプターです。
各種カプラーと組み合わせることで、
用途や設備条件に応じた柔軟な配管構成に対応します。
共通アダプターの特徴
■幅広い材質に対応
ステンレス・アルミ・真鍮・ポリプロピレンなど用途に応じて選択可能
■豊富なサイズ展開
1/2”（15A）〜8”（200A）まで対応し、様々な用途に使用可能
■高い互換性
MAX-LOKおよびSAFLOKカプラーと組み合わせ可能
基本概要
共通アダプターは、ステンレス、
アルミニウム、真鍮、ポリプロピレン製をご用意しています。
MAX-LOKカプラー、SAFLOKカプラーと組み合わせて使用でき、各種配管ラインに対応する汎用性の高いアダプターです。
材質
●アルミ（AL) AC4C-T6重力鋳造、6061-T6鍛造
●ブラス（BRS） HPB57-3鍛造（C3604相当）
●ステンレス（SUS) CF8Mロストワックス（SCS14A相当）
●ポリプロピレン（PP) 射出成型 グラスファイバー入り
規格・サイズ
●規格：A-A 59326（MIL-C-27487）
米国軍用規格「A-A 59326（旧MIL-C-27487）」に準拠したカムアームカップリングです。
規格準拠品同士であれば、基本的に相互接続が可能です
※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません）
●サイズ：1/2”（15A）～8”（200A)
1/2″〜8″まで幅広いサイズに対応しており、
各種カプラーと組み合わせて多様な用途に使用可能です。
※材質ごとに対応可能なサイズが異なるため、詳細は各製品ページをご確認ください。
用途
液体・粉体をはじめとした各種流体の配管ラインにおいて、
カプラーとの接続部として使用される汎用アダプターです。
各種カプラーと組み合わせることで、
用途や設備条件に応じた柔軟な配管構成に対応します。

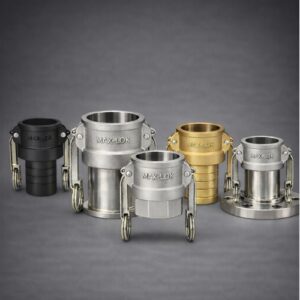

マックスロックの特徴
■高い安全性
セーフティピン構造により、使用中の不意なカムアーム開放を防止
■ 二重ロック機構
カムアーム閉止＋セーフティピンで確実にロック状態を維持
■ 振動環境でも安心
移動配管や振動の多い現場でも安全に使用可能
■ 幅広い材質
ステンレス・アルミ・真鍮・ポリプロピレンに対応
■ 豊富なサイズ展開
1/2〜8インチまで対応し、様々な用途に使用可能
基本構造・安全性
MAX-LOK®カプラーは、アダプター装着後にセーフティピン（安全ピン）を挿入することで、
使用中の不意なカムアーム開放による離脱を防止する構造を備えています。
セーフティピンは全製品に標準装備されており、確実なロック状態を維持します。
最大の特長は、カムアーム閉止後にセーフティピンを挿入するシンプルかつ確実な二重安全機構
です。振動の多い環境や移動配管などでも高い安全性を発揮します。
材質
●アルミニウム合金（AL) AC4C-T6重力鋳造、6061-T6鍛造
●ブラス（BRS） HPB57-3鍛造（C3604相当）
●ステンレススチール（SUS) CF8Mロストワックス（SCS14A相当）
●ポリプロピレン（PP) 射出成型 グラスファイバー入り
規格・サイズ
●規格：A-A 59326（MIL-C-27487）
米国軍用規格「A-A 59326（旧MIL-C-27487）」に準拠したカムアームカップリングです。
規格準拠品同士であれば、基本的に相互接続が可能です
※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません）
●サイズ：1/2”（15A）～8”（200A)
1/2″〜8″まで幅広いサイズに対応しており、
各種アダプターと組み合わせて多様な用途に使用可能です。
※材質ごとに対応可能なサイズが異なるため、詳細は各製品ページをご確認ください。
用途
工場設備や各種プラント配管をはじめ、
流体の移送を伴う幅広い産業分野で使用されています。
移動式設備や振動のある配管ライン、メンテナンス時の着脱作業など、
確実な接続と安全性が求められる現場に適したカップリングです。
■高い安全性
セーフティピン構造により、使用中の不意なカムアーム開放を防止
■ 二重ロック機構
カムアーム閉止＋セーフティピンで確実にロック状態を維持
■ 振動環境でも安心
移動配管や振動の多い現場でも安全に使用可能
■幅広い材質に対応
ステンレス・アルミ・真鍮・ポリプロピレンなど用途に応じて選択可能
■豊富なサイズ展開
1/2”（15A）〜8”（200A）まで対応し、様々な用途に使用可能
基本概要
MAX-LOK®カプラーは、アダプター装着後にセーフティピン（安全ピン）を挿入することで、
使用中の不意なカムアーム開放による離脱を防止する構造を備えています。
セーフティピンは全製品に標準装備されており、確実なロック状態を維持します。
最大の特長は、カムアーム閉止後にセーフティピンを挿入するシンプルかつ確実な二重安全機構
です。振動の多い環境や移動配管などでも高い安全性を発揮します。

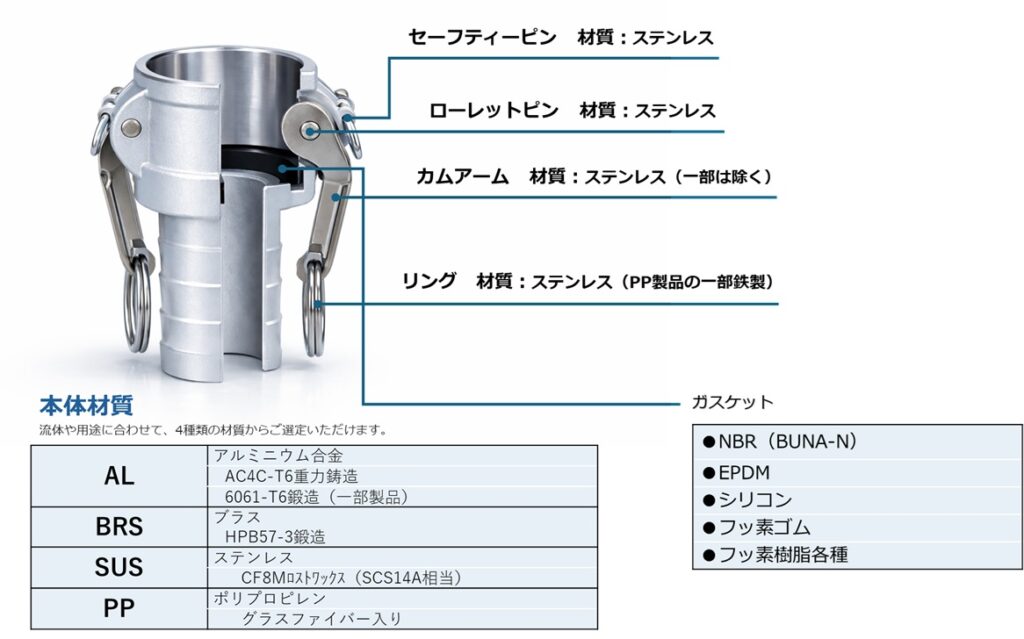

材質
●アルミ（AL) AC4C-T6重力鋳造、6061-T6鍛造
●ブラス（BRS） HPB57-3鍛造（C3604相当）
●ステンレス（SUS) CF8Mロストワックス（SCS14A相当）
●ポリプロピレン（PP) 射出成型 グラスファイバー入り
規格・サイズ
●規格：A-A 59326（MIL-C-27487）
米国軍用規格「A-A 59326（旧MIL-C-27487）」に準拠したカムアームカップリングです。
規格準拠品同士であれば、基本的に相互接続が可能です
※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません）
●サイズ：1/2”（15A）～8”（200A)
1/2″〜8″まで幅広いサイズに対応しており、
各種アダプターと組み合わせて多様な用途に使用可能です。
※材質ごとに対応可能なサイズが異なるため、詳細は各製品ページをご確認ください。
用途
液体・粉体をはじめとした各種流体の配管ラインにおいて、
カプラーとの接続部として使用される汎用アダプターです。
各種アダプターと組み合わせることで、
用途や設備条件に応じた柔軟な配管構成に対応します。
セーフロックの特徴
基本構造・安全性
SAFLOK®カプラーは、特許取得のロッキングカムアームを採用しており、
アダプター装着後にレバーを倒すだけで自動的にロックがかかる
セルフロック構造を実現しています。
通常のカムロックカプラーと同様の操作で使用でき、
特別な手順や工具を必要とせず、スムーズな接続できます。
振動や衝撃、残留圧力による不意なカムアーム開放や離脱を防止し、
作業時の事故やトラブルのリスクを低減します。
カムアームは約45度の角度から操作できる設計となっており、
少ない力でスムーズに閉止することが可能です。
また、指を挟みにくいリング構造を採用し、安全かつ確実な操作性を実現しています。
セルフロック機構により振動や衝撃による緩みや開放の影響を受けにくく、
安定した接続状態を維持します。
操作性
接続時はカムアームを降ろすだけで自動的にロックされ、
解除時はリングを軽く引き下げて横に開くだけの簡単操作です。
カムアーム操作のみで確実にロック・解除が行えるため、
セーフティピンによる固定作業が不要となり、作業時間と手間を削減します。
頻繁な着脱作業においてもスムーズな操作が可能で、
作業時間と手間を削減し、効率的な運用に貢献します
材質・仕様
本体はCF8M（SUS316相当）を使用し、
レバー・ピン・スプリングなどの付属部品も含めて
すべてSUS316ステンレスを採用したオールステンレス仕様です。
優れた耐食性・耐久性を発揮し、
腐食環境下でも高い信頼性を維持します。
規格・サイズ
●規格：A-A 59326（MIL-C-27487）
米国軍用規格「A-A 59326（旧MIL-C-27487）」に準拠したカムアームカップリングです。
規格準拠品同士であれば、基本的に相互接続が可能です
一般的なカムロックカプラーと互換性があり、
新規設備だけでなく、既存ラインの置き換えにも対応可能です。
●サイズ：1/2”（15A）～4”（100A)
1/2″〜4″まで幅広いサイズに対応しており、
各種アダプターと組み合わせて多様な用途に使用可能です。
用途
化学プラントや高リスク流体の搬送ラインなど、
安全性が重要視される用途に最適です。
セルフロック機構により、通常のクイックカプラーと同様の操作で
自動的にロックされ、追加の固定作業を必要としません。
作業時間と手間を削減するとともに、人的ミスや摩耗による離脱リスクを低減し、
より安全で確実な接続を実現します。
基本構造・安全性
SAFLOK®カプラーは、特許取得のロッキングカムアームを採用しており、アダプター装着後にレバーを倒すだけで自動的にロックがかかる
セルフロック構造を実現しています。
通常のカムロックカプラーと同様の操作で使用でき、
特別な手順や工具を必要とせず、スムーズな接続できます。
振動や衝撃、残留圧力による不意なカムアーム開放や離脱を防止し、作業時の事故やトラブルのリスクを低減します。
カムアームは約45度の角度から操作できる設計となっており、
少ない力でスムーズに閉止することが可能です。
また、指を挟みにくいリング構造を採用し、安全かつ確実な操作性を実現しています。
セルフロック機構により振動や衝撃による緩みや開放の影響を受けにくく、安定した接続状態を維持します。

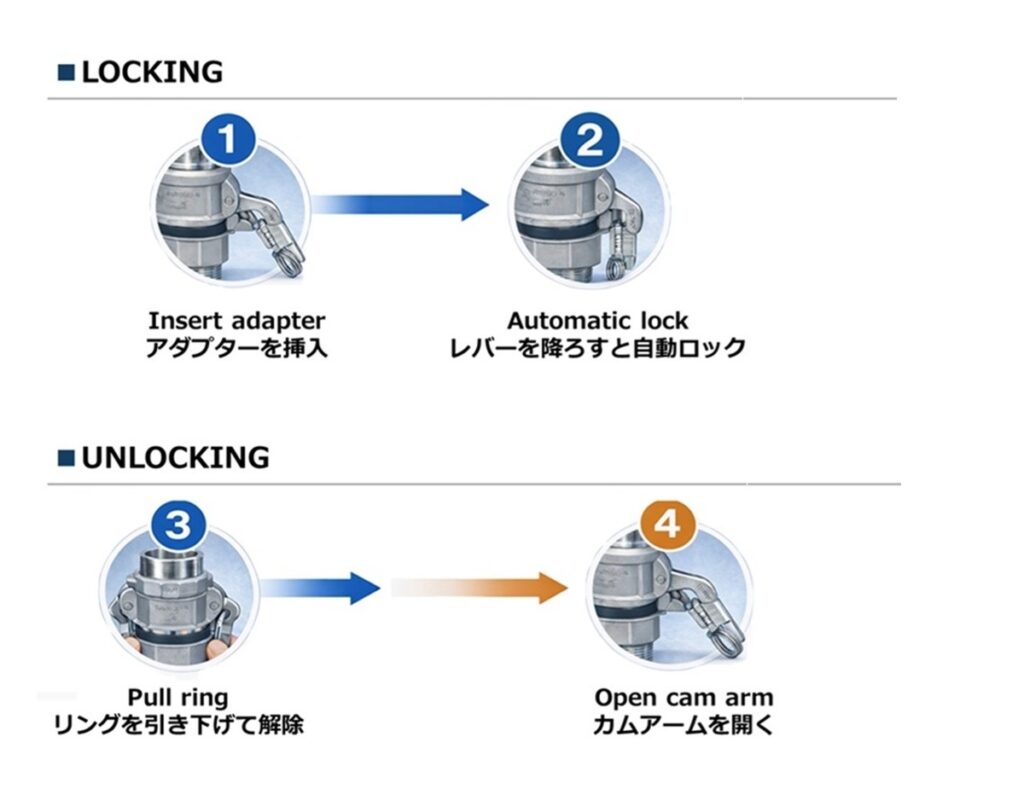

操作性
接続時はカムアームを降ろすだけで自動的にロックされ、
解除時はリングを軽く引き下げて横に開くだけの簡単操作です。
カムアーム操作のみで確実にロック・解除が行えるため、
セーフティピンによる固定作業が不要となり、作業時間と手間を削減します。
頻繁な着脱作業においてもスムーズな操作が可能で、
作業時間と手間を削減し、効率的な運用に貢献します

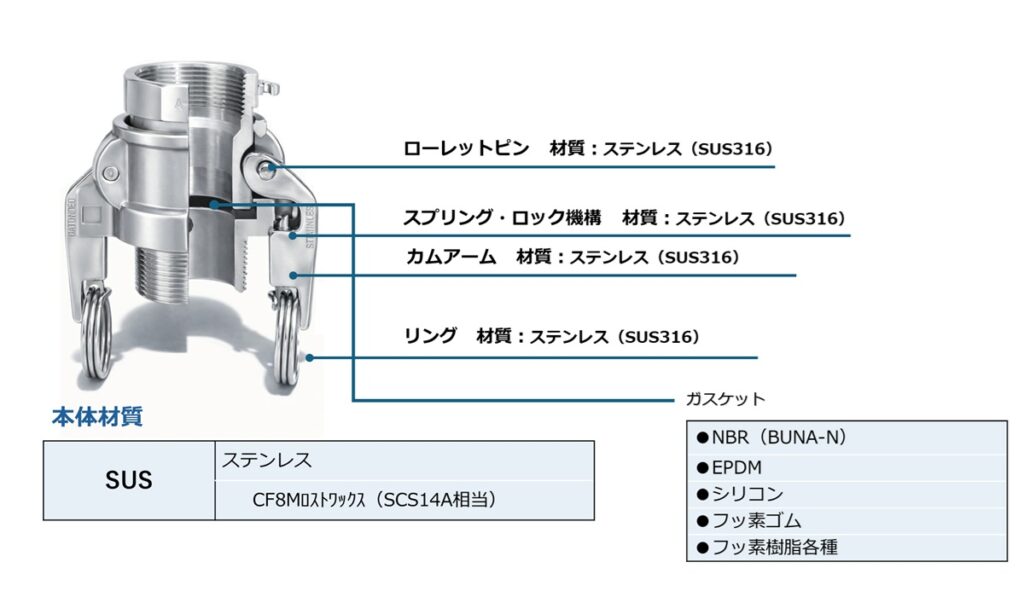

材質・仕様
本体はCF8M（SUS316相当）を使用し、
レバー・ピン・スプリングなどの付属部品も含めて
すべてSUS316ステンレスを採用したオールステンレス仕様です。
優れた耐食性・耐久性を発揮し、
腐食環境下でも高い信頼性を維持します。
規格・サイズ
●規格：A-A 59326（MIL-C-27487）
米国軍用規格「A-A 59326（旧MIL-C-27487）」に準拠したカムアームカップリングです。
規格準拠品同士であれば、基本的に相互接続が可能です
一般的なカムロックカプラーと互換性があり、
新規設備だけでなく、既存ラインの置き換えにも対応可能です。
●サイズ：1/2”（15A）～4”（100A)
1/2″〜4″まで幅広いサイズに対応しており、
各種アダプターと組み合わせて多様な用途に使用可能です。
用途
化学プラントや高リスク流体の搬送ラインなど、
安全性が重要視される用途に最適です。
セルフロック機構により、通常のクイックカプラーと同様の操作で
自動的にロックされ、追加の固定作業を必要としません。
作業時間と手間を削減するとともに、人的ミスや摩耗による離脱リスクを低減し、より安全で確実な接続を実現します。
