カムアームカップリング
CAM ARM COUPLING

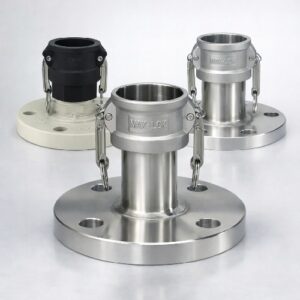

MAX-FC カプラー
MAX-LOK（マックスロック）フランジカプラー （カプラーｘフランジ）
- 本体材質：アルミニウム合金（AL) AC4C-T6重力鋳造
ステンレススチール（SUS) CF8Mロストワックス（SCS14A相当）
ポリプロピレン（PP) 射出成型 グラスファイバー入り - 付属部品材質：カムアーム：SUS316L
ピン、リング、ローレット：SUS304 - AL製カプラー6”、8”は専用のBRS製カムアーム、SUS304製ローレット、リングです。
- SUS製カプラー5”、6”は専用のSUS304製カムアーム、ローレット、リングです。
- PP製カプラーの一部製品はSUS430製カムアーム、ローレット、リングです。
- 規格：A-A 59326 (MIL-C-27487)
※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません） - フランジ規格：JIS10K
- サイズ：1/2”～8” （材質ごとの対応可否は下表をご確認ください）
図面ダウンロード
- アルミニウム合金（お問い合わせください）
- ステンレススチール（お問い合わせください）
- ポリプロピレン（お問い合わせください）
MAX-FC カプラー
MAX-LOK（マックスロック）
フランジカプラー
（カプラーｘフランジ）
- 本体材質：
アルミニウム合金（AL)
AC4C-T6重力鋳造
ステンレススチール（SUS)
CF8Mロストワックス（SCS14A相当）
ポリプロピレン（PP)
射出成型 グラスファイバー入り - 付属部品材質：
カムアーム：SUS316L
ピン、リング、ローレット：SUS304 - AL製カプラー6”、8”は専用のBRS製カムアーム、SUS304製ローレット、リングです。
- SUS製カプラー5”、6”は専用のSUS304製カムアーム、ローレット、リングです。
- PP製カプラーの一部製品はSUS430製カムアーム、ローレット、リングです。
- 規格：A-A 59326 (MIL-C-27487)
※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません） - フランジ規格：JIS10K
- サイズ：1/2”～8” （材質ごとの対応可否は下表をご確認ください）
図面ダウンロード
- アルミニウム合金（お問い合わせください）
- ステンレススチール（お問い合わせください）
- ポリプロピレン（お問い合わせください）
製作品目
〇：標準在庫品 △：在庫矮小品 □：受注製作品
| サイズ /型式 | 1/2″ 20A | 3/4″x1/2″ 20Ax15A | 3/4″ 20A | 1″ 25A | 1-1/4″ 32A | 1-1/2″ 40A | 2″ 50A | 2-1/2″ 65A | 3″ 80A | 4″ 100A | 5″ 125A | 6″ 150A | 8″ 200A |
| AL-MAX-FC | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | |
| SUS-MAX-FC | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | ||
| PP-MAX-FC | □ | □ | □ | □ | □ | □ | □ | □ |
※MAX-FCカプラーはカプラーとフランジを溶接加工（PPは溶着）して製作しております。
JIS5K、ANSI / ASME規格やRFタイプなど、その他フランジ規格についても製作可能です。
加工製品はすべて受注生産品となり、納期を要します。小ロットの場合はMAX-LOKカプラーをベースにフランジ溶接加工にて対応し、一定ロット以上の場合は海外提携工場にて一体成形品、または溶接加工品としての製作が可能です。
製作品目
〇：標準在庫品 △：在庫矮小品 □：受注製作品
| サイズ /型式 | 1/2″ 20A | 3/4″x1/2″ 20Ax15A | 3/4″ 20A | 1″ 25A | 1-1/4″ 32A | 1-1/2″ 40A | 2″ 50A | 2-1/2″ 65A | 3″ 80A | 4″ 100A | 5″ 125A | 6″ 150A | 8″ 200A |
| AL-MAX-FC | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | |
| SUS-MAX-FC | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | ||
| PP-MAX-FC | □ | □ | □ | □ | □ | □ | □ | □ |
⇆
👆
スクロールできます
※MAX-FCカプラーはカプラーとフランジを溶接加工（PPは溶着）して製作しております。
JIS5K、ANSI / ASME規格やRFタイプなど、その他フランジ規格についても製作可能です。
加工製品はすべて受注生産品となり、納期を要します。小ロットの場合はMAX-LOKカプラーをベースにフランジ溶接加工にて対応し、一定ロット以上の場合は海外提携工場にて一体成形品、または溶接加工品としての製作が可能です。
