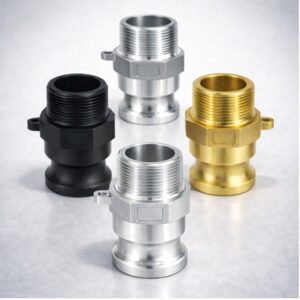

F アダプター

オスネジアダプター　（アダプターｘオスネジ）

• 材質：アルミニウム合金（AL)　AC4C-T6重力鋳造、6061-T6鍛造（3/4”、1”）
  　　　ブラス（BRS）　HPB57-3鍛造（C3604相当）
  　　　ステンレススチール（SUS)　CF8Mロストワックス（SCS14A相当）
  　　　ポリプロピレン（PP)　射出成型　グラスファイバー入り　
• 規格：A-A 59326 (MIL-C-27487)　
  　　※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません）
• サイズ：1/2”～8” （材質ごとの対応可否は下表をご確認ください）
• ネジ規格：BSPT（JIS 管用テーパーねじ R）
• NPTねじ仕様にも対応可能です（受注製作につき、ロット・納期が必要です）

図面ダウンロード

• アルミニウム合金（PDF）
• ステンレススチール（PDF）
• ブラス（PDF）
• ポリプロピレン（PDF）サイズ：20Ax15A～50A
• ポリプロピレン（PDF）サイズ：80A、100A
