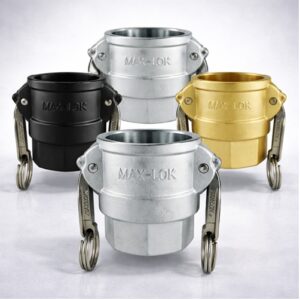

MAX-D カプラー

カムアームカップリング
CAM ARM COUPLING

MAX-LOK（マックスロック）メスネジカプラー　（カプラーｘメスネジ）

本体材質：アルミニウム合金（AL)　AC4C-T6重力鋳造、6061-T6鍛造（3/4”、1”）
　　　　　ブラス（BRS）　HPB57-3鍛造（C3604相当）
　　　　　ステンレススチール（SUS)　CF8Mロストワックス（SCS14A相当）
　　　　　ポリプロピレン（PP)　射出成型　グラスファイバー入り　
付属部品材質：カムアーム：SUS316L
　　　　　　　ピン、リング、ローレット：SUS304
AL製カプラー6”、8”は専用のBRS製カムアーム、SUS304製ローレット、リングです。
SUS製カプラー5”、6”は専用のSUS304製カムアーム、ローレット、リングです。
PP製カプラーの一部製品はSUS430製カムアーム、ローレット、リングです。
規格：A-A 59326 (MIL-C-27487)　
※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません）
サイズ：1/2”～8” （材質ごとの対応可否は下表をご確認ください）
ネジ規格：BSPT（JIS 管用テーパーねじ Rc）
NPTねじ仕様にも対応可能です（受注製作につき、ロット・納期が必要です）

図面ダウンロード

MAX-D カプラー

MAX-LOK（マックスロック）
メスネジカプラー
（カプラーｘメスネジ）

本体材質：
アルミニウム合金（AL)
　AC4C-T6重力鋳造、6061-T6鍛造（3/4”、1”）
ブラス（BRS）
　HPB57-3鍛造（C3604相当）
ステンレススチール（SUS)
　CF8Mロストワックス（SCS14A相当）
ポリプロピレン（PP)
　射出成型　グラスファイバー入り　
付属部品材質：
カムアーム：SUS316L
ピン、リング、ローレット：SUS304
AL製カプラー6”、8”は専用のBRS製カムアーム、SUS304製ローレット、リングです。
SUS製カプラー5”、6”は専用のSUS304製カムアーム、ローレット、リングです。
PP製カプラーの一部製品はSUS430製カムアーム、ローレット、リングです。
規格：A-A 59326 (MIL-C-27487)　
※1/2”、5”、6”、8”は非規格サイズ（当社設計品のため他社互換性はありません）
サイズ：1/2”～8” （材質ごとの対応可否は下表をご確認ください）
ネジ規格：BSPT（JIS 管用テーパーねじ Rc）
NPTねじ仕様にも対応可能です（受注製作につき、ロット・納期が必要です）

図面ダウンロード

製作品目

〇：標準在庫品　△：在庫矮小品　□：受注製作品

サイズ
/型式

1/2″
20A

3/4″x1/2″
20Ax15A

3/4″
20A

1″
25A

1-1/4″
32A

1-1/2″
40A

2″
50A

2-1/2″
65A

3″
80A

4″
100A

5″
125A

6″
150A

8″
200A

AL-MAX-D

△

〇

△

SUS-MAX-D

△

〇

△

BRS-MAX-D

△

〇

PP-MAX-D

〇

※AL-MAX-D-8”（200A）およびPP-MAX-D-4”（100A）は、4本カムアーム仕様となります。
